منضدة اختبار الأداء الشامل لمضخة المياه الإلكترونية

【المعلمات الفنية】

• مصدر الطاقة: تيار متردد 380 فولت (+14%/-10%)، 50 هرتز، 50 كيلو وات تقريبًا؛

• الهواء المضغوط: 0.4-0.8Mpa، أنبوب الغاز φ8؛

• حجم الاختبار المتوسط: 300 لتر تقريبًا؛

• مساحة الأرضية التقريبية: 4 م * 3 م * 2 م (الطول * العرض * الارتفاع)، يمكن تخصيصها وفقًا لحالة الموقع؛

• درجة حرارة غرفة الاختبار: -10-40 درجة؛

• رطوبة غرفة الاختبار: 30-90%؛

• تتطلب غرفة الاختبار ظروف تهوية جيدة؛

• واجهة مياه التبريد ووضع جهاز التبريد.

• نطاق قياس مستشعر التدفق: DN20: 13.3-133 لتر/دقيقة، DN40: 33-333 لتر/دقيقة؛ دقة مقياس الجريان: ±0.5%Fs (مبرد جلايكول الإيثيلين)؛ ضغط تحمل النظام: 500 كيلو باسكال؛

• ضغط الاختبار: نطاق ضغط المدخل: -100-200 كيلو باسكال، نطاق ضغط المخرج: 0-200 كيلو باسكال، دقة مستشعر الضغط: ±0.25%Fs؛

• وسط الاختبار: مبرد جلايكول الإيثيلين (قابل للتخصيص وفقًا لاحتياجات الاختبار، يوصى بأن يكون أقل من نقطة الغليان في اختبار النسبة)، درجة الحرارة المتوسطة: درجة RT+10-125، يمكن ضبط درجة الحرارة المتوسطة بحرية في النطاق، دقة التحكم: ±2 درجة؛ مستشعر درجة الحرارة المتوسطة: 0-130 درجة، المستوى A، 0.5%Fs، متوسط ​​معدل ارتفاع درجة الحرارة أكبر من أو يساوي 1 درجة/دقيقة، متوسط ​​معدل انخفاض درجة الحرارة المتوسطة أكبر من أو يساوي 1 درجة/دقيقة؛
• بيئة الاختبار: درجة حرارة الغرفة؛

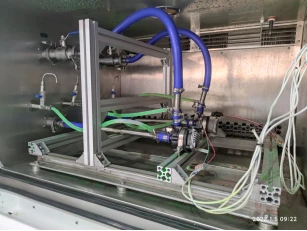

• محطة عمل الاختبار: قطعتان، واحدة لكل من DN20 وDN40 (قناتان لمستشعر معدل التدفق الكبير والصغير)؛ الأبعاد الداخلية للغرفة: 1 م * 1 م * 1 م (الطول * العرض * الارتفاع)؛
• تيار الاختبار: 0-80 أمبير تيار مستمر ±0.1%Fs؛
  لا يوجد تيار تحميل: 0-20 أمبير تيار مستمر ±0.1% Fs؛
  جهد الاختبار: 0-60 فولت تيار مستمر ±0.2%Fs؛
  السرعة 0-12000r/min (يمكن عرضها من خلال التحكم في الاتصالات، المتعلقة بقطعة الاختبار)؛
  معدل تدفق الاختبار: 13.3-333 لتر/دقيقة ±0.5%Fs؛
  مصدر طاقة تيار مستمر قابل للبرمجة: 0 ~ 60 فولت/0-100 أمبير قابل للتعديل بشكل مستمر، تموج<0.3%+10mV, voltage setting accuracy ≤0.1% FS, current setting accuracy ≤0.2% FS, with 485 or LAN communication control;

  يمكن لوظيفة التحكم في طاولة الاختبار ضبط الإخراج من خلال ناقل CAN/LIN/PWM (وفقًا للبروتوكول المقدم من العميل)؛

• يمكن لجهاز التحكم في درجة الحرارة لنظام الاختبار ضبط درجة الحرارة المستهدفة، ومراقبة درجة الحرارة المتوسطة ودرجة الحرارة المحيطة، من خلال اتصال منفذ 485 أو LAN، وضغط النظام مع العادم التلقائي، وضبط وظيفة إنذار حد أمان الضغط؛
• المفتاح الكهربائي الرئيسي هو مفتاح التسرب، ومصدر الطاقة عبارة عن نظام أسلاك ثلاثي-مرحلة من خمس أسلاك بقدرة 380 فولت. الطاقة الإجمالية للمعدات حوالي 50KW؛
• متطلبات جسم المعدات: الأجزاء الداخلية للمعدات الملامسة للوسيط مصنوعة من مادة الفولاذ المقاوم للصدأ 304، وهيكل المعدات مصنوع من ألواح فولاذية ملفوفة على البارد بقطر 2 مم، والمظهر يعتمد التصميم الصناعي (الرمادي، أو الأبيض، أو الأحمر، أو الألوان المخصصة) صب الرش الصناعي؛ خط أنابيب المعدات مصنوع من مادة الفولاذ المقاوم للصدأ 304 المقاومة للضغط والتآكل.
• التحكم في السلامة: تحتوي منصة تشغيل الاختبار على مفتاح حماية في حالات الطوارئ، وحماية من تسرب فشل قطعة الاختبار، وفتح وإغلاق باب الاختبار، وما إلى ذلك؛

• إضاءة الغرفة: قم بتركيب الإضاءة لسهولة المراقبة؛

• الكشف التلقائي عن التسرب: عندما تتسرب قطعة الاختبار، يتوقف الجهاز تلقائيًا عن الاختبار، مما يمكنه تلبية متطلبات الكشف عن تسرب القناة الفرعية؛
• باب الأمان: أثناء التجربة، يؤدي فتح باب الغرفة إلى إيقاف الضغط تلقائيًا لمنع وقوع الحوادث؛
• يستخدم الكمبيوتر العلوي للنظام كمبيوتر التحكم الصناعي، ويستخدم الكمبيوتر السفلي PLC، مع عرض الوقت الحقيقي لمنحنى H-Q ومنحنى P-Q. حقق قياس منحنى H-Q الكامل. الكمبيوتر: تعتمد المعدات الكمبيوتر الصناعي السائد، ومساحة تخزين الكمبيوتر الصناعي أكبر من أو تساوي 1T، ويحتاج إخراج بيانات الاختبار إلى منفذ خارجي، ومجهز بمساحة تخزين صلبة -لا تقل عن 512 جيجا، والذاكرة لا تقل عن 8 جيجا، وحجم العرض 15/21.5 بوصة معدات تخزين ومعالجة البيانات، ونظام التشغيل هو Windows 10، ونظام معالجة البيانات هو أحدث إصدار من Microsoft Office، وجميع البرامج تعمل في بيئة Windows، ويدعم التثبيت-بنقرة واحدة؛
• المعدات لديها وظيفة مراقبة الحالة عن بعد والتشخيص عن بعد لأخطاء المعدات؛
• يبلغ حجم خزان تخزين السوائل 300 لتر، ويتمتع خزان الوعاء بمقاومة للضغط تبلغ 1 ميجا باسكال، والتي تتوافق مع ترشيح متوسط ​​الضغط المنخفض -، وارتفاع مستوى السائل المرئي، ووظائف الحماية. مصنوع من الفولاذ المقاوم للصدأ، ويمكن مراقبة مستوى السائل وتجهيزه بوظائف إنذار مستوى السائل العلوي والسفلي؛
• خط أنابيب الاختبار: خط الأنابيب مصنوع من مادة الفولاذ المقاوم للصدأ 304، وجميع مكونات التدفق مصنوعة من مادة الفولاذ المقاوم للصدأ؛
• اختبار الإخراج وتسجيل المعلمات

  أ) الجهد، التيار، الطاقة، معدل التدفق، الضغط، الرأس، الكفاءة، السرعة، درجة الحرارة المتوسطة، درجة الحرارة المحيطة؛

  ب) قيمة ضبط سرعة مضخة المياه،-قيمة زمنية حقيقية؛

  ج) قيمة إعداد درجة الحرارة المتوسطة، القيمة الزمنية-الحقيقية؛

  د) قيمة إعداد ضغط مدخل مضخة المياه، القيمة الزمنية-الحقيقية؛

  هـ) القيمة الزمنية الحقيقية لضغط مخرج مضخة المياه-؛

  و) معدل تدفق مضخة المياه، فرق الضغط بين القيمة الزمنية الحقيقية للمدخل والمخرج؛

  ز) منحنى أداء رأس التجميع، ومنحنى الكفاءة، ومنحنى أداء التجويف. يمكن لمقعد الاختبار قياس والتحكم في درجة حرارة الاختبار المتوسطة، وضغط المدخل، وضغط مخرج المضخة، ومعدل التدفق، والجهد، والتيار، والسرعة وغيرها من معلمات محرك القيادة، واستخدام الكمبيوتر الصناعي للتحكم الآلي ومعالجة البيانات التي يمكن أن تحقق اختبار أداء المضخة واختبار الموثوقية، وبيانات الاختبار ورسم المنحنى، وتقرير الإخراج (EXCEL)؛
• يعتمد الصمام وضع الضبط الكهربائي -على شكل V، والذي يمكنه تلبية ظروف العمل المتعددة وتعديل التدفق؛
